ASME Üçlü Kelepçeli Hızlı Açma/Kapama

Yüksek basınçlı/büyük boyutlu kaplar için kullanılan üçlü kelepçe tipi hızlı açma kapama sistemi, çok iyi ve istikrarlı bir çalışma performansına sahiptir.

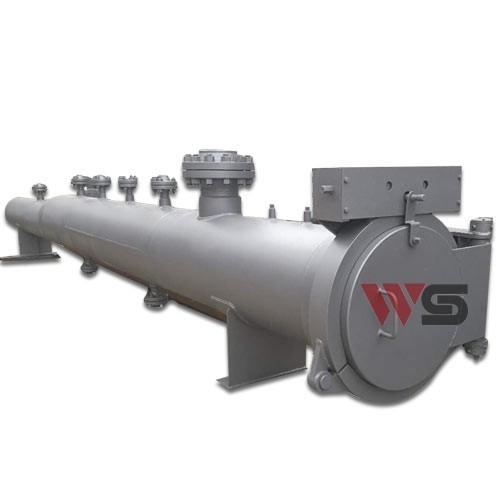

Petrol/gaz/kimya endüstrisinde, Bangladeş Gaz İletim Şirketi'ne (GTCL) 36 inç ve 42 inç -CL600 için üçlü kelepçe tipi QOC (komple pig trap ile birlikte) tedarik ettik.
20 yılı aşkın tasarım ve üretim deneyimimizle, üçlü kelepçe tipi QOC ürünümüzü birkaç kez geliştirdik ve şu anda yurt içi ve yurt dışındaki önde gelen şirketlerde yaygın olarak kullanılmaktadır.

Marka: WS
Ürünün menşei: ÇİN
Teslimat süresi: gerekli süre içinde
arz kapasitesi: Müşterinin talep ettiği kalite ve miktardaki malların zamanında teslimatı.

bilgi

WS Ana TürüHızlı Açma Kapama

●ASME Bant Kilitleme Tipi Hızlı Açma/Kapama

http://www.wsyqworld.com/product/asme-gas-filter-separator

●ASME Üçlü Kelepçe Tipi Hızlı Açılan Kapak

●ASME LSM Tekerlekli Palet Tipi Hızlı Açma-Kapama

http://www.wsyqworld.com/product/asme-lsm-wheel-paddle-quick-opening-closure

●ASME Vidalı Tip Hızlı Açılan Kapak

http://www.wsyqworld.com/product/asme-threaded-quick-opening-closure

●ASME onaylı, hava tahrikli, otomatik, hızlı açılan ve kapanan sistem

http://www.wsyqworld.com/product/asme-airpowered-automatic-quick-opening-closure

●ASME hidrolik otomatik hızlı açma kapama sistemi

http://www.wsyqworld.com/product/asme-hydraumatic-automatic-quick-opening-closure

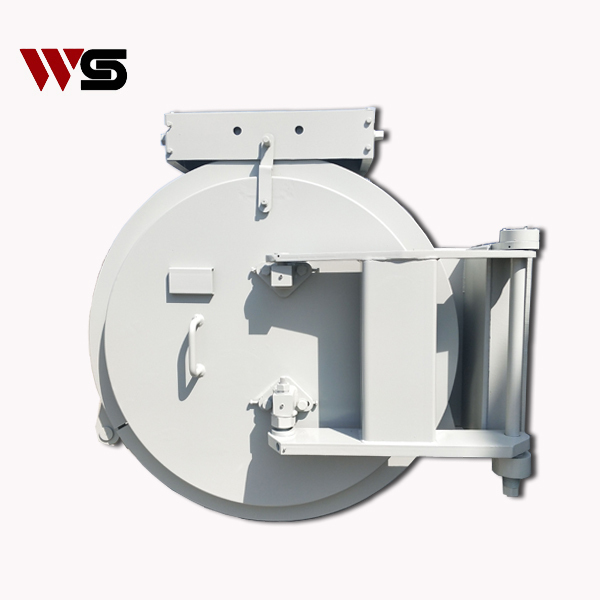

ASME Üçlü Kelepçe Tipi Hızlı Açma/Kapama

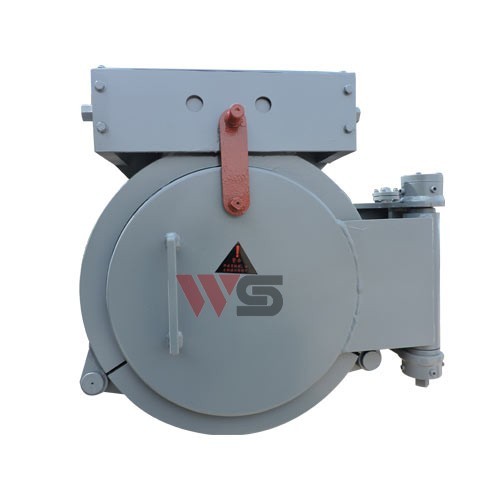

1) Yatay Kelepçe Tipi Hızlı Açma-Kapama

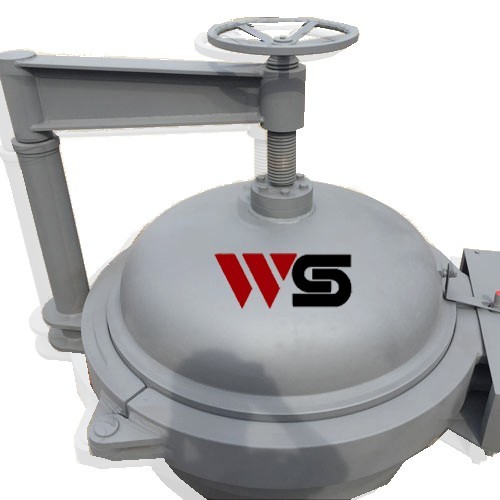

2) Dikey Kelepçe Tipi Hızlı Açma-Kapama

shell and tube heat exchanger design

ASME Üçlü Kelepçe Tipi QOC'nin Tanımı

Bu, halkanın çözülmesi veya bağlanması yoluyla hızlı açma veya kapama sağlayan bir tür Hızlı Açma Kapama mekanizmasıdır.

ASME QOC Tipi Kelepçenin Yapısı

shell and tube heat exchanger design

ASME Triple Clamp Quick Opening Closure

ASME Kelepçe tipi QOC karakterleri

1. Güvenli kendiliğinden kilitleme fonksiyonuna sahiptir (kör plaka kendiliğinden kilitlenir, darbeye dayanıklıdır, gevşemeyi önler, ikincil tahliye). Bu özellik, kilitleme sırasında kör plakanın gevşemesini önlemekle kalmaz, aynı zamanda basınç altında kör plakanın açılması sırasında oluşabilecek tehlikeleri de engeller.

2. Eş eksenli çift yapı kullanılarak, sızdırmazlık halkası ile sızdırmazlık yüzeyi arasında göreceli dönme olmaksızın, sızdırmazlık halkasının hasar görmesi kolay değildir. Sızdırmazlık yüzeyi de kirliliklerden dolayı aşınmaz.

3. Üçlü kelepçe, aynı anda ve eşit kuvvette hareket sağlayabilir. Açık vida iletim uzunluğunu azaltarak, anahtarı daha esnek ve güvenilir hale getirir.

4. %90'ın üzerinde oklüzal temas alanına sahip olması nedeniyle, yüksek basınçlı ve geniş çaplı doğal gaz boru hatları için uygundur.

Güvenli Çalıştırma ve Bakım

1. Kör flanşı ve silindir gövdesini kaynaklarken akım çok yüksek olmamalıdır; kör plaka aşırı ısınırsa şekli bozulur.

2. Kör flanşı kullanan kişi, kör flanşın yapısını ve çalışma prosedürlerini bilmelidir.

3. Kör flanş kapağını açmadan önce, basınçlı kaptaki basıncın sıfıra düşmesini sağlamak için öncelikle hava vanasını açmalısınız. Ardından kör flanşı açın.

4. Basınçlı kaba basınç verilirken, öncelikle tahliye plakası takılmalı, ardından basınç verilerek kullanıma hazır hale getirilmelidir.

5. Basınçlı kaplar kullanıma alındıktan sonra, ana basınç bileşenlerine vurma ve çarpışma kesinlikle yasaktır.

6. Kör plaka ve vidalı kilitleme tertibatının iletim sistemine paslanmayı önlemek için daima yağ sürülmelidir.

Görünümün kusursuz ve temiz olması gerekir.

7. Ana basınç parçalarının (kör plaka, boru yüzeyi gibi) kör flanşlarını düzenli olarak kontrol edin; eğer ağır korozyon veya çatlak tespit edilirse, sebebini zamanında bulun ve sorunu uygun şekilde çözün.

8. Kullanımdan sonra, contayı ve sızdırmazlık oluğunu kontrol edin, temizleyin ve kötü sızdırmazlığı önlemek için sarı gliserin sürün.

Malzeme Özellikleri	●Metal Malzeme.Hızlı açma kapama mekanizmalı ana basınçlı parçalarda kullanılan malzemeler, ASTM malzemesi gibi alıcının gereksinimlerine her zaman uygun olarak temin edilir.
	●Sızdırmazlık Malzemesi.Hava koşullarına dayanıklı florlu kauçuk / nitril kauçuk

Genel Teknik Veriler	Hızlı açma kapama mekanizmamız, ASME IV. Bölüm 1'e göre tasarlanmıştır ve ANSYS ile sonlu eleman gerilim analizi ve yapısal optimizasyon yoluyla geliştirilmiştir. Ana sıkıştırma bileşenlerinde genel olarak dövme parçalar ve düşük alaşımlı yüksek mukavemetli karbon çeliği vb. kullanılmıştır.
Genel Tasarım Verileri	●Çap :DN 150MM - 2000MM
	●Tasarım Basıncı:0 MPa - 40 MPa
	●Çalışma Ortamı:Petrol, su, gaz, kimyasal
	●Tasarım Sıcaklığı:-50℃ ile 200℃ arası
	●Duvar Kalınlığı:6 mm'den 100 mm'ye

Başvuru	●Petrol ve doğalgaz boru hattı
	●Domuz fırlatıcı/alıcı
	●Çeşitli filtre ayırıcı türleri, siklon ayırıcılar.
	●Otoklav, kürleme tankı
	●Çeşitli basınçlı kap türleri

Kalite Kontrol Ekipmanlarımız (Resim Bilginize)

pipeline cleaning pigs manufacturers

SSS:
1	ASME U damgalı hızlı açma kapama sistemi mi?
	Biz ASME onaylı bir üreticiyiz ve gerekirse U damgası sağlayabiliriz.

2	Hızlı açma kapama sisteminin minimum sipariş miktarı (MOQ) nedir?
	1 set

3	Hızlı açma kapama sisteminin standart paketinde neler var?
	Standart ihracat ahşap kasa

4	Hızlı açma kapama mekanizmasının markası nedir?
	ws markası

5	QOC sevkiyatı nedir?
	İhtiyaçlarınıza göre hava, deniz, demiryolu veya uluslararası ekspres kargo ile gönderim desteği sağlıyoruz.

6	Kalite kontrol kriterleri (QOC) hangi tip basınçlı kaplar için geçerlidir?
	Bu ürün, boru temizleme cihazı fırlatma/alma düzeneği, filtre ayırıcı, dizel tankı ve diğer her türlü basınçlı kap için kullanılabilir.

7	FOB veya C&F fiyatı verebilir misiniz?
	FOB Çin limanı ve CRF fiyatına göre teklif verebiliriz.
